Обзор материнскай платы ASUS M4A88TD-V EVO/USB3
Изображение материнки

Компания ASUS продолжает выпускать все новые материнские платы на чипсетах AMD 880G/890GX, тем самым насыщая рынок компонентов для платформы AMD. Одной из новых моделей является M4A88TD-V EVO/USB3, которая несколько отличается от обычного дизайна плат на AMD 880G. В частности, она выполнена в обычном ATX форм-факторе, а дополнительное пространство использовано инженерами для размещения второго слота PCI Express x16. Впрочем, спецификации чипсета AMD 880G не предусматривают симметричное распределение линий шины PCI-E по схеме 8+8, поэтому при установке двух видеокарт слоты будут работать в режиме 16+4. Кроме этого, плата отличается весьма внушительными возможностями расширения, которые включают увеличенное количество слотов PCI, поддержку шин USB 3.0 и FireWire. Отметим поддержку большого количества фирменных технологий ASUS и солидный набор функций разгона. Все это прекрасно, но возникает вопрос - а сколько денег попросит ASUS за это богатство, и каким в итоге получится соотношение "цена/качество"? Поиску ответа на этот вопрос и посвящен данный материал.

Спецификация ASUS M4A88TD-V EVO/USB3

ASUS M4A88TD-V EVO/USB3
Процессор - AMD Socket AM3;
- Поддержка 45нм процессоров;
Чипсет - Северный мост AMD 880G;
- Южный мост AMD SB850;
- Связь между мостами: A-Link Express 3;
Системная память - Четыре 240 контактных слота для DDR-3 SDRAM DIMM;
- Максимальный объем памяти 16 Гб;
- Возможен двухканальный доступ к памяти;
- Поддерживается память типа DDR3 1066/1333/2000*;
- Индикатор питания на плате;
Графика - Два слота PCI Express x16;
- Встроенное графическое ядро ATI Radeon HD4250 + 128 Мб DDR3-1333 (SidePort);
Возможности расширения - Три 32-битных PCI Bus Master слота
- Один слот PCI Express x1
- Двенадцать портов USB 2.0 (четыре встроенных + восемь дополнительных)
- Два порта USB 3.0 (встроенные)
- Два порта IEEE1394 (FireWire; один встроенный + один дополнительный)
- Встроенный звук High Definition Audio
- Сетевой контроллер Gigabit Ethernet
Возможности для разгона - Изменение частоты HTT от 100 до 550 МГц изменение множителей CPU, CPU-NB и HT
- Изменение частоты встроенного видеоядра от 200 до 2000 МГц
- Изменение напряжения на процессоре, памяти, контроллере памяти, SidePort, HT и чипсете
- Технология ASUS AI Overclocking
- Утилита ASUS Turbo-V + драйвер GPU OverBoost
Дисковая подсистема - 1 канал UltraDMA133/100/66/33 Bus Master IDE (VT6330; с поддержкой до 2 ATAPI-устройств & RAID 0, 1)
- Поддержка протокола SerialATA 6 Gb/s (шесть каналов - SB850, c поддержкой RAID 0,1,5, 0+1 и JBOD)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 16 MBit Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
- Технология ASUS EZ Flash 2
- Технология ASUS CrashFree BIOS 3
- Технология ASUS MyLogo 2
- Технология ASUS OC Profile
Разное - Один последовательный порт, порт для PS/2 мыши или клавиатуры
- Кнопка MemOK
- Поддержка оболочки ASUS ExpressGate
- IrDA
- STR (Suspend to RAM)
- SPDIF Out
- Переключатели TurboKey II, Core Unlocker
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- 24-контактный разъем питания ATX (ATX-PW)
- Дополнительный 8-контактный разъем питания
Мониторинг - Отслеживание температуры процессора, системы, мониторинг напряжений, определение скорости вращения 3 вентиляторов
- Технология Q-Fan 2
- Технология ASUS EPU
Размер - ATX форм-фактор, 244 мм x 305 мм (9.63" x 12")

Коробка

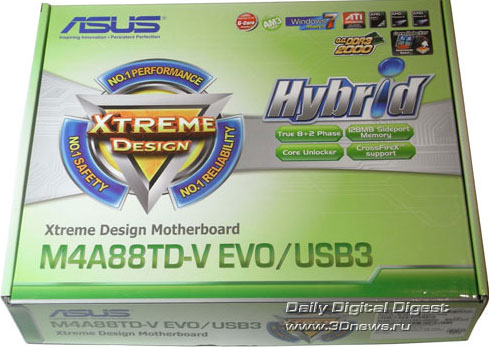

Плата помещена в стандартную коробку с фирменным дизайном ASUS. В оформлении доминирует зеленый цвет, который характерен для упаковки материнских плат под процессоры AMD этого производителя.

ASUS M4A88TD-V EVO/USB3 коробка

Комплектация

  • DVD-диск с ПО и драйверами;
  • руководство пользователя на английском языке;
  • один ATA-133 шлейф;
  • четыре SerialATA кабеля;
  • набор дополнительных разъемов Q-Connector;
  • заглушка на заднюю панель корпуса;

Комплектация платы содержит только стандартные компоненты:

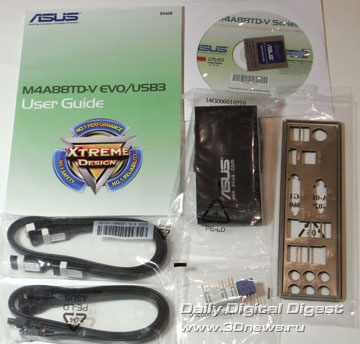

ASUS M4A88TD-V EVO/USB3 комплектация

Переходники питания для SerialATA-устройств отсутствуют, что снижает общую оценку за комплектацию. Учитывая, что на момент тестирования (сентябрь 2010 года) цена платы составляет приблизительно 3800 руб, мы можем поставить оценку не выше "4-".

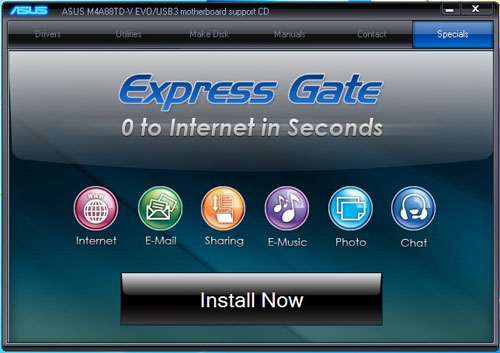

К руководству пользователя у нас претензий не возникло, как и к содержимому DVD-диска. Кстати, на последнем помимо драйверов и фирменных утилит присутствует антивирус Norton Internet Security 2009.

ASUS M4A88TD-V EVO/USB3 комплектация 1

Плата ASUS M4A88TD-V EVO/USB3

Дизайн печатной платы довольно удачный и не имеет наиболее распространенных проблем, связанных с блокировкой слотов DIMM или неудобным расположением разъемов питания.

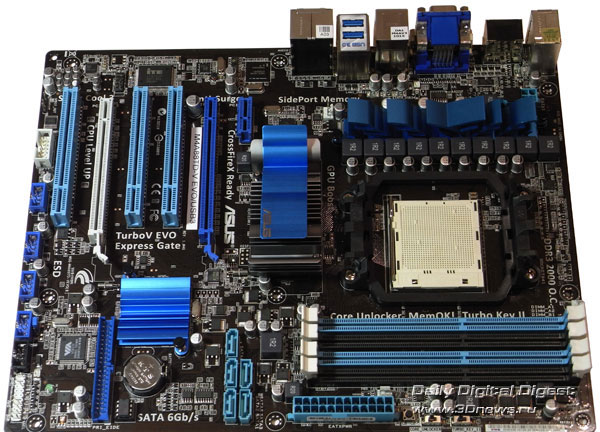

ASUS M4A88TD-V EVO/USB3 плата

На плате установлен дополнительный 8-контактный разъем питания (на левом краю), который допускает подключение 4-контактного кабеля. Неиспользуемые контакты закрыты пластиковой крышкой.

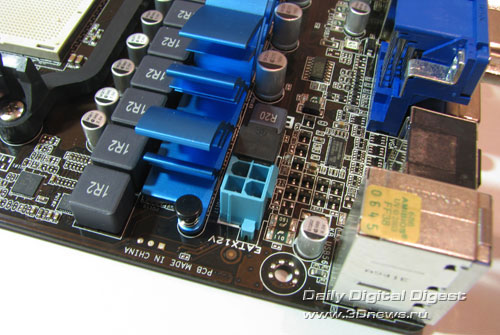

ASUS M4A88TD-V EVO/USB3 доп. разъем питания

Рядом со слотами DIMM установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера.

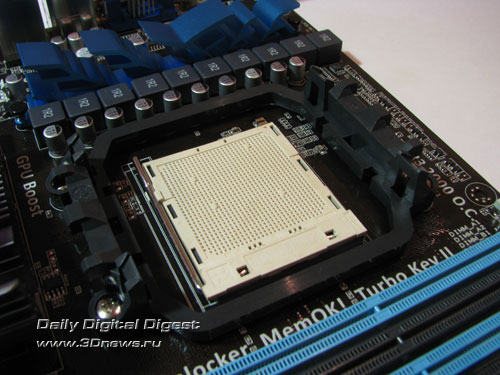

ASUS M4A88TD-V EVO/USB3 сокет

Кроме него на плате установлено еще два 3-контактных разъема: CHA_FAN около северного моста и PWR_FAN около основного разъема питания. По умолчанию ни один из 3-контактных разъемов не используется, поскольку на плате установлена полностью пассивная система охлаждения, которая включает радиаторы на мостах чипсета и преобразователе питания.

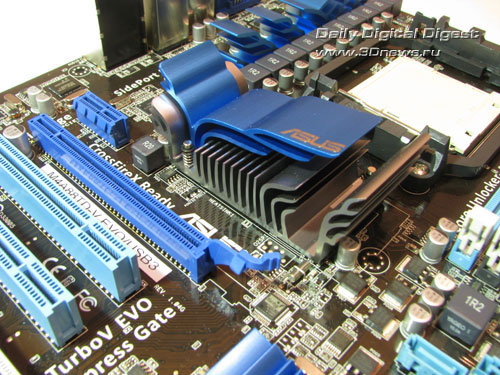

ASUS M4A88TD-V EVO/USB3 северный мост

Рядом с северным мостом находится встроенная графическая память DDR3-1333. Соответствующий чип объемом 128 Мб произведен компанией Hynix:

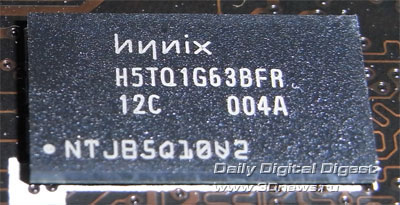

ASUS M4A88TD-V EVO/USB3 встроенная графическая память

На плате установлено четыре слота DIMM, а максимальный поддерживаемый объем памяти равен 16 Гб.

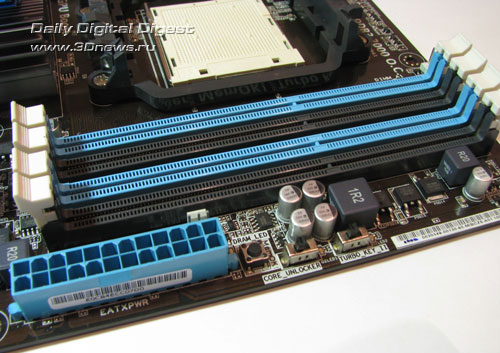

ASUS M4A88TD-V EVO/USB3 слоты DIMM

На плате имеются два слота PCI Express х16, слот PCI Express х1 и три слота PCI.

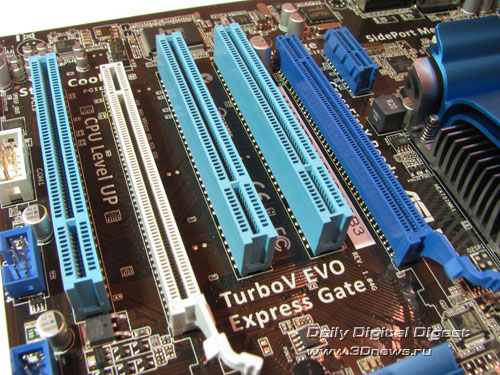

ASUS M4A88TD-V EVO/USB3 слоты расширения

Отметим, что на синий (ближний к процессору) PEG слот выделяется 16 линий шины PCI Express, а на белый - только четыре линии.

Возможности расширения

Благодаря южному мосту AMD SB850 плата ASUS M4A88TD-V EVO/USB3 поддерживает шесть каналов SerialATA 6 Гбит/с. Пять соответствующих разъемов расположены около южного моста, а шестой выведен на заднюю панель платы.

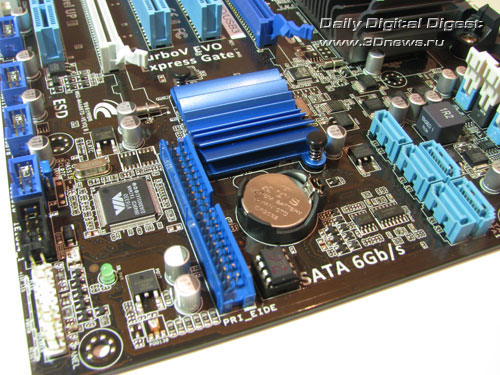

ASUS M4A88TD-V EVO/USB3 угол

Рядом с южным мостом также расположен один порт ParallelATA. Впрочем, он обслуживается не чипом SB850, а комбинированным чипом VIA VT6330, который помимо поддержки PATA поддерживает два порта FireWire (IEEE1394).

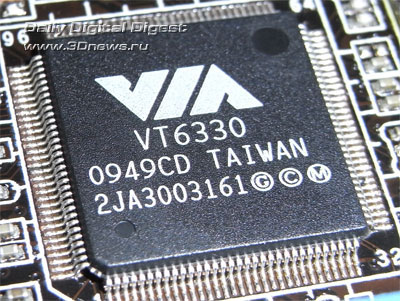

ASUS M4A88TD-V EVO/USB3 FireWire

Один порт FireWire расположен на задней панели, а другой подключается при помощи планки (нет в комплекте).

На плате установлен гигабитный сетевой контроллер Realtek RTL8111E, а также встроенный звук High Definition Audio.

ASUS M4A88TD-V EVO/USB3 сеть

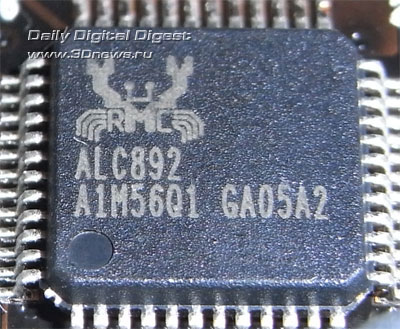

В качестве кодека используется чип Realtek ALC892, который поддерживает выход на 8 каналов.

ASUS M4A88TD-V EVO/USB3 звук

Плата поддерживает 12 портов последовательной шины USB 2.0, четыре из которых расположены на задней панели, а еще восемь подключаются при помощи планок (нет в комплекте). Также с помощью контроллера NEC D720200F1 плата поддерживает два порта USB 3.0:

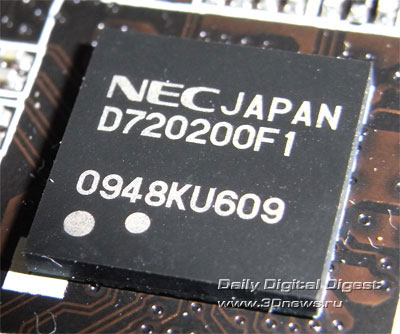

ASUS M4A88TD-V EVO/USB3 USB3.0

Эти порты расположены на задней панели и окрашены в синий цвет:

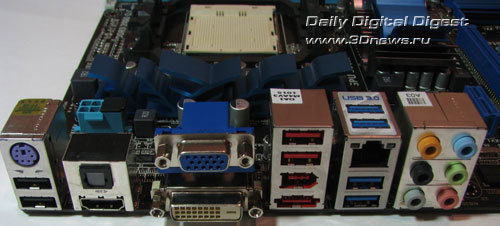

ASUS M4A88TD-V EVO/USB3 задняя панель

Отметим полное отсутствие LPT- и COM-портов, на месте которых расположен оптический аудиовыход SP-DIF, а также видеовыходы HDMI, DVI и VGA. При этом плата поддерживает один COM-порт при помощи планки, которой, впрочем, нет в комплекте. Кроме того функциональность панели расширяет блок из двух портов USB 2.0, одного порта SerialATA 6 Гбит/с и порта FireWire.

Традиционная схема платы:

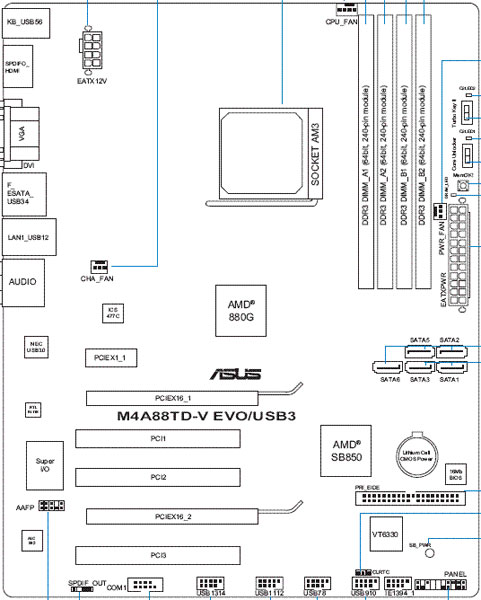

ASUS M4A88TD-V EVO/USB3 схема

Из особенностей платы стоит отметить наличие кнопки MemOK, которая при старте системы гарантирует успешный старт на безопасных настройках памяти. Также обратите внимание на два переключателя - TurboKey II и Core Unlocker:

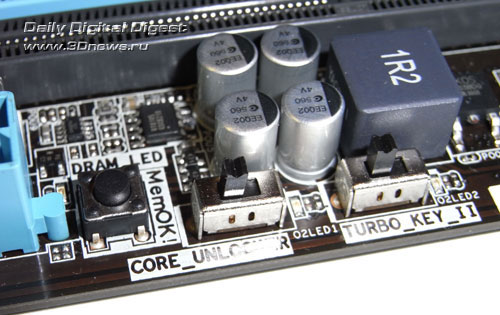

ASUS M4A88TD-V EVO/USB3 switches

Рядом с переключателями расположены светодиоды - индикаторы состояния "включен/выключен". Включение первого приводит к повышению частоты процессора путем увеличения частоты Bclk и соответствующей настройки частоты памяти. Второй переключатель более интересный - он предназначен для активации четвертого процессорного ядра у Phenom II X3.

Отметим, что если система собрана в корпусе и доступ к переключателю Core Unlocker затруднен, то при старте системы можно нажать кнопку "4" и материнская плата активирует четвертое процессорное ядро. Аналогичную функцию можно найти в настройках BIOS, к изучению которого мы сейчас и перейдем.

ASUS M4A88TD-V EVO/USB3 BIOS CoreUnlocker
